A timbangan timbang ialah alat yang digunakan untuk mengukur jisim atau berat objek dengan membandingkannya dengan berat rujukan yang diketahui atau melalui penderia daya elektronik. Pada terasnya, imbangan penimbang beroperasi berdasarkan prinsip keseimbangan — sama ada dengan mengimbangi beban secara fizikal pada kuali bertentangan, atau dengan mengesan daya secara elektronik yang dikenakan oleh beban. Dalam tetapan perindustrian dan komersial, istilah " jambatan timbang " merujuk kepada sistem penimbang platform berskala besar yang direka khusus untuk kenderaan, barangan berat dan bahan pukal, dan ia merupakan salah satu ahli keluarga penimbang yang paling kritikal.
Sama ada anda menguruskan terminal pengangkutan, menjalankan kilang pemprosesan bijirin, atau hanya mengukur sampel makmal, memahami maksud imbangan penimbang — dan memilih jenis yang betul — secara langsung memberi kesan kepada ketepatan, kecekapan dan keuntungan.
Prinsip Kerja Teras Di Sebalik Imbangan Timbang
Setiap neraca penimbang, tanpa mengira saiz atau penggunaannya, bergantung pada salah satu daripada dua mekanisme asas:
- Baki mekanikal: Dua kuali digantung dari rasuk pangsi tengah. Apabila jisim yang tidak diketahui diletakkan pada satu sisi dan berat rujukan yang ditentukur pada sisi yang lain, keseimbangan menunjukkan nilai yang diukur. Reka bentuk ini telah digunakan selama beribu-ribu tahun dan masih digunakan untuk kerja makmal yang tepat.
- Baki elektronik/digital: Sel beban — lazimnya tolok terikan yang terikat pada unsur logam — berubah bentuk di bawah beban. Ubah bentuk ini mengubah rintangan elektrik, yang ditukar kepada bacaan berat yang tepat. Timbang timbang moden dan penimbang platform hampir secara universal menggunakan pendekatan ini.
Ketepatan sebarang neraca penimbang dipengaruhi oleh faktor persekitaran seperti turun naik suhu, getaran, arus udara dan gangguan elektromagnet. Sistem canggih termasuk algoritma pampasan terbina dalam untuk mengekalkan bacaan yang boleh dipercayai merentas keadaan.
Jenis-Jenis Penimbang Utama dan Penggunaannya
Dunia alat penimbang merangkumi daripada baki analisis sub-miligram kepada jambatan timbang berbilang gandar yang mampu mengendalikan lebih 200 tan. Setiap jenis mempunyai tujuan operasi yang berbeza.
Imbangan Analisis
Digunakan dalam makmal dan kemudahan penyelidikan, baki analisis menyediakan kebolehbacaan sehingga ke 0.0001 g (0.1 mg) . Mereka disertakan dalam perisai draf untuk menghapuskan gangguan pergerakan udara. Aplikasi termasuk formulasi farmaseutikal, penyelidikan kimia, dan ujian kawalan kualiti.
Imbangan Ketepatan
Dengan kebolehbacaan biasanya antara 0.001 g dan 0.1 g , imbangan ketepatan adalah tenaga kerja dalam kawalan kualiti industri, pengeluaran makanan dan tetapan pendidikan. Mereka menawarkan julat penimbang yang lebih luas daripada neraca analitik tanpa mengorbankan terlalu banyak ketepatan.
Skala Platform
Direka bentuk untuk menimbang item yang lebih besar di gudang, jabatan perkapalan dan persekitaran runcit. Skala platform biasanya mengendalikan beban daripada 50 kg hingga 2,000 kg , menjadikannya penting untuk penimbangan bungkusan, semakan palet dan pengurusan inventori.
Timbang (Skala Kenderaan)
Jambatan timbang ialah sejenis neraca penimbang tugas berat yang dipasang siram dengan atau sedikit di atas paras tanah untuk menimbang keseluruhan kenderaan dan muatannya. Platform jambatan timbang standard terdiri daripada 8 meter hingga 24 meter panjang, dengan kapasiti antara 60 tan dan 200 tan . Mereka adalah pusat kepada perlombongan, pertanian, pengurusan sisa, dan operasi logistik.
Skala Kren
Digantung daripada peralatan mengangkat, penimbang kren mengukur beban berat semasa bergerak — sesuai untuk loji fabrikasi keluli, tapak pembinaan dan terminal pelabuhan. Pelbagai kapasiti daripada 1 tan kepada lebih 300 tan .
Keseimbangan Lembapan (Halogen/Inframerah)
Neraca penimbang khusus yang menggabungkan skala ketepatan dengan elemen pemanas. Instrumen mengukur berat sampel sebelum dan selepas pengeringan untuk mengira kandungan lembapan. Digunakan secara meluas dalam pemprosesan makanan, pembuatan plastik, dan pengendalian bijirin pertanian.
Perbandingan Imbangan Timbang: Sekilas Pandang Spesifikasi Utama
Jadual di bawah meringkaskan perbezaan teknikal utama antara jenis imbangan timbang yang paling biasa digunakan, membantu anda mengenal pasti instrumen yang sesuai untuk keperluan anda.
Jadual 1: Perbandingan jenis neraca penimbang biasa mengikut kapasiti, kebolehbacaan dan penggunaan biasa | taip | Kapasiti Biasa | Kebolehbacaan | Industri Utama | Pemasangan |
| Imbangan Analisis | Sehingga 520 g | 0.0001 g | Farmasi / Makmal | Atas bangku |
| Imbangan Ketepatan | Sehingga 30 kg | 0.01 g | Makanan / QC | Atas bangku |
| Skala Platform | 50 kg – 2,000 kg | 0.1 kg – 1 kg | Gudang / Runcit | Dipasang di lantai |
| Timbang timbang | 60 t – 200 t | 20 kg – 50 kg | Perlombongan / Logistik | Dalam tanah / Permukaan |
| Skala Kren | 1 t – 300 t | 0.5 kg – 10 kg | Keluli / Pelabuhan | Digantung |

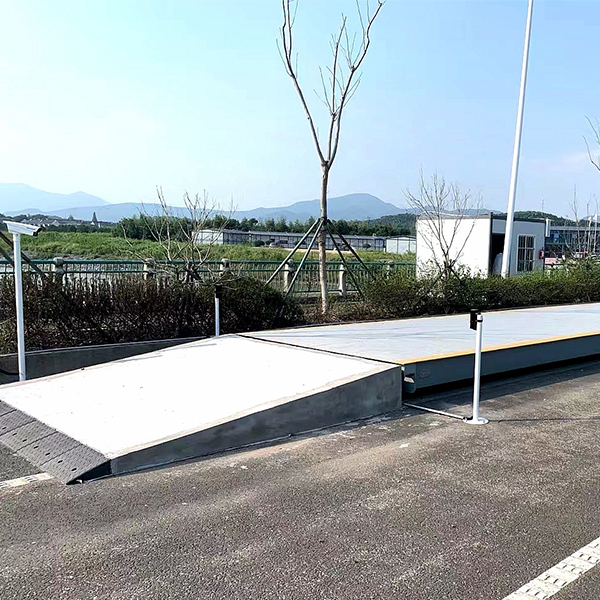

Apakah Itu Jambatan Timbang dan Bagaimana Ia Berbeza dengan Baki Penimbang Lain
A jambatan timbang pada asasnya ialah platform penimbang yang besar yang tertanam di dalam atau diletakkan di atas tanah, direka bentuk untuk menangkap gabungan berat kenderaan dan kargonya. Istilah ini paling biasa ditemui dalam industri komoditi pukal - pengkuari, pertanian, kitar semula dan logistik pelabuhan - di mana konsainan individu mungkin menimbang puluhan tan.
Tidak seperti atas bangku atau skala lantai, sistem jambatan timbang biasanya termasuk:
- Dek platform keluli atau konkrit yang merentangi jarak roda penuh kenderaan
- Berbilang sel beban — selalunya 4 hingga 8 — diletakkan di bawah sudut geladak dan sokongan rentang pertengahan
- Kotak simpang yang menjumlahkan isyarat daripada semua sel beban
- Penunjuk atau terminal berat, selalunya dengan pencetak, pengimbas kod bar atau sambungan rangkaian
- Ciri automatik pilihan: kamera ANPR (pengecaman plat nombor automatik), isyarat lampu isyarat, sistem interkom dan perisian pengurusan data jauh
Berat kasar kenderaan ditentukan dengan menolak berat tar (trak kosong) daripada bacaan berat kasar. Kaedah "tare tolak kasar" ini ialah prosedur operasi standard pada setiap jambatan timbang di seluruh dunia dan menyokong ketepatan pengebilan untuk transaksi bahan pukal.
200 t Kapasiti jambatan timbang maksimum untuk pelantar berbilang gandar
24 m Panjang dek jambatan timbang standard terpanjang
20 kg Kenaikan kebolehbacaan jambatan timbang biasa
Komponen Utama Yang Membuat Imbangan Timbang Tepat
Ketepatan dalam neraca penimbang bukanlah satu ciri — ia adalah hasil daripada setiap komponen berfungsi dengan betul bersama-sama. Inilah yang paling penting:
01
Sel Muatan
Jantung mana-mana neraca penimbang elektronik. Sel beban menukarkan daya mekanikal kepada isyarat elektrik. Sel beban tolok terikan adalah yang paling biasa. Sel beban berkualiti tinggi akan mempunyai kelas ketepatan C3 atau lebih baik (seperti yang ditakrifkan oleh piawaian OIML), bukan lineariti di bawah 0.02% dan penarafan perlindungan IP67 atau IP68 untuk rintangan air dan habuk — penting untuk pemasangan jambatan timbang luar.
02
Penunjuk Berat / Pengawal
Penunjuk menerima isyarat milivolt daripada sel beban, menguatkan dan menukarnya kepada bacaan digital, menggunakan penentukuran rentang dan sifar, dan memaparkan berat. Penunjuk moden menyokong protokol komunikasi digital termasuk RS-232, RS-485, Modbus RTU/TCP dan Ethernet/IP untuk penyepaduan ke dalam sistem pengurusan ERP dan gudang.
03
Struktur Pelantar atau Dek
Untuk jambatan timbang, dek platform mestilah cukup tegar untuk mengagihkan beban kenderaan secara sama rata pada semua sel beban. Reka bentuk keluli berstruktur dengan binaan I-beam atau bahagian kotak adalah standard. Dek konkrit menawarkan hayat permukaan yang lebih lama dalam persekitaran lelasan tinggi seperti kuari agregat. Platform juga mesti mengendalikan kesan beban dinamik — tekanan tambahan yang disebabkan oleh kenderaan yang memandu pada skala dengan laju.
04
Berat Penentukuran
Penentukuran mewujudkan hubungan antara isyarat sel beban mentah dan berat sebenar. Untuk jambatan timbang, penentukuran memerlukan berat ujian yang diperakui sekurang-kurangnya 10% daripada kapasiti skala maksimum — bermakna jambatan timbang 100 tan memerlukan sekurang-kurangnya 10 tan berat ujian yang boleh dikesan. Penentukuran hendaklah dilakukan selepas pemasangan, selepas sebarang pembaikan, dan pada selang masa yang tetap bergantung pada kekerapan penggunaan.
05
Pengurusan Perisian dan Data
Timbang timbang moden dan neraca penimbang industri semakin dirangkaikan. Platform perisian menangkap rekod transaksi, menjana tiket, menghasilkan laporan penggunaan dan menandai kenderaan yang lebih muatan secara automatik. Sistem bersambung awan membenarkan pemantauan masa nyata penunjuk prestasi jambatan timbang — termasuk keseimbangan output sel beban, hanyut sifar dan sejarah penentukuran — tanpa memerlukan kakitangan di tapak.
Industri yang Bergantung pada Penimbang Timbang dan Timbang Timbang Setiap Hari
Teknologi penimbangan merentasi hampir setiap sektor ekonomi. Di bawah ialah pandangan lebih dekat pada industri di mana penimbang timbangan — terutamanya jambatan timbang — adalah infrastruktur kritikal misi.
Perlombongan dan Kuari
Operasi perlombongan menggunakan jambatan timbang untuk mengesan tan bahan yang diekstrak meninggalkan tapak. Data berat yang tepat adalah penting untuk pengiraan royalti, pengoptimuman muatan trak angkut dan pematuhan keselamatan. Sebuah lombong arang batu terbuka biasa boleh memproses beratus-ratus urus niaga jambatan timbang setiap hari , dengan setiap transaksi mewakili puluhan ribu dolar dalam nilai material.
Pertanian dan Pengendalian Bijian
Silo bijirin, fidlot dan peniaga komoditi bergantung pada penimbang platform dan jambatan timbang untuk mengukur penghantaran dan pelepasan bijirin. Pembayaran tanaman dikira terus daripada tiket timbangan, jadi walaupun ralat 0.5% pada penghantaran 30 tan pada $400 setiap tan menyamai percanggahan $60 bagi setiap trak — yang menyumbang kepada kesan kewangan yang ketara sepanjang musim menuai.
Pengurusan Sisa dan Kitar Semula
Stesen pemindahan dan tapak pelupusan sampah menggunakan jambatan timbang untuk mengecaj pelanggan berdasarkan tan sisa yang didepositkan. Kemudahan kitar semula menimbang logam buruk, kertas dan plastik yang masuk, kemudian menimbang produk baled yang keluar untuk mengira hasil bahan. Data jambatan timbang juga menyokong pelaporan alam sekitar tentang kadar pengalihan sisa.
Logistik dan Pengangkutan Jalan
Trak lebih muatan menyebabkan kerosakan jalan yang tidak seimbang — satu kenderaan yang melebihi had berat gandarnya sebanyak 20% boleh menyebabkan kerosakan yang sama seperti 40,000 kereta melepasi titik yang sama. Data jambatan timbang di kemudahan pemuatan memastikan kenderaan berlepas dalam had gandar yang sah, melindungi kedua-dua infrastruktur dan pengendali pengangkutan daripada penalti.
Pemprosesan Makanan dan Minuman
Pengumpulan bahan, kawalan bahagian dan pematuhan resipi semuanya bergantung pada baki timbangan yang tepat. Sebuah kedai roti yang menghasilkan 50,000 unit sehari di mana setiap roti harus seberat 400 g mesti mengekalkan ketepatan penimbang dalam beberapa gram untuk mengawal kos bahan mentah. Penimbang semak — baki penimbang automatik berkelajuan tinggi yang disepadukan ke dalam barisan pengeluaran — boleh memproses lebih 200 item seminit sambil menolak produk di luar toleransi.
Pembuatan Farmaseutikal
Bahan farmaseutikal aktif (API) ditimbang pada tahap sub-miligram pada baki analisis semasa penggubalan. Toleransi adalah ketat: kumpulan di mana setiap tablet menyimpang lebih daripada 5% daripada berat sasaran gagal kawalan kualiti. Pengeluar farmaseutikal mengekalkan rekod timbangan terperinci sebagai sebahagian daripada dokumentasi pematuhan Amalan Pengilangan Baik (GMP).
Pengeluaran Keluli dan Logam
Kilang keluli dan faundri menggunakan gabungan penimbang kren, penimbang lantai dan jambatan timbang untuk mengesan aliran logam sepanjang kitaran pengeluaran. Scrap ditimbang pada pengambilan, logam cair ditimbang melalui penimbang kren senduk semasa tuang, dan gegelung siap ditimbang sebelum dihantar. Skala kren dalam persekitaran ini boleh mengendalikan lif tunggal melebihi 100 tan .
Cara Memilih Imbangan Timbang Yang Tepat untuk Operasi Anda
Memilih alat penimbang yang betul bergantung pada pemadanan spesifikasi alat dengan keperluan operasi. Menguruskan pertimbangan berikut mengikut susunan akan menyempitkan pilihan anda dengan cekap.
- Tentukan keperluan beban dan resolusi maksimum anda. Kapasiti skala mesti melebihi beban jangkaan terberat anda sekurang-kurangnya 20% sebagai margin keselamatan. Resolusi (kebolehbacaan) hendaklah dipadankan dengan ketepatan yang diperlukan oleh proses anda — tiada faedah operasi untuk membayar kebolehbacaan 0.1 g jika aplikasi anda hanya memerlukan ketepatan 1 g.
- Menilai persekitaran fizikal. Adakah neraca penimbang akan terdedah kepada lembapan, bahan kimia, suhu melampau atau atmosfera meletup? Jambatan timbang luar memerlukan sel beban dan kepungan kalis cuaca. Skala pemprosesan makanan memerlukan pembinaan keluli tahan karat dan keupayaan mencuci penuh (penarafan IP69K). Peralatan berkadar ATEX adalah wajib di kawasan berbahaya seperti kilang tepung, depoh bahan api dan loji kimia.
- Pertimbangkan keperluan pemprosesan dan kelajuan. Jambatan timbang statik boleh memproses kenderaan dalam masa kurang dari 60 saat untuk pengendali yang mahir. Kuari berkeupayaan tinggi mungkin memerlukan dua jambatan timbang yang beroperasi seiring untuk mengelakkan kesesakan beratur. Penimbang garis pengeluaran mesti sepadan dengan kelajuan penghantar, yang mungkin melebihi 120 meter seminit.
- Tentukan keperluan integrasi. Adakah baki penimbang perlu berkomunikasi dengan sistem ERP, platform pengurusan armada atau sistem pengurusan maklumat makmal (LIMS)? Sahkan protokol komunikasi yang disokong oleh penunjuk sebelum membeli.
- Nilaikan jumlah kos pemilikan. Harga belian hanyalah satu bahagian daripada persamaan. Pertimbangkan kos pemasangan (pemasangan jambatan timbang yang dipasang pada lubang boleh menelan kos sebanyak peralatan itu sendiri), penyelenggaraan tahunan, kos penentukuran dan kesan kewangan daripada masa henti jika skala gagal semasa operasi puncak.
Mengekalkan Imbangan Timbang untuk Ketepatan Jangka Panjang
Malah neraca penimbang yang paling tepat dinyatakan akan hanyut atau gagal jika ia tidak diselenggara dengan betul. Program penyelenggaraan berstruktur melindungi ketepatan dan jangka hayat peralatan.
D
Cek Harian
- Sifarkan baki dengan platform kosong sebelum penggunaan pertama
- Semak paparan untuk kod ralat atau bacaan luar biasa
- Periksa permukaan platform untuk serpihan, terutamanya pada jambatan timbang
- Sahkan stok kertas pencetak dan kualiti keluaran tiket
W
Cek Mingguan
- Lakukan pemeriksaan span menggunakan berat ujian yang diketahui
- Periksa kabel sel beban dan kotak simpang untuk kerosakan atau kemasukan lembapan
- Periksa bahawa semua tanjakan pendekatan adalah jelas dan tidak rosak pada jambatan timbang
- Semak data transaksi baru-baru ini untuk outlier yang mungkin menunjukkan kerosakan sel beban
M
Bulanan / Suku Tahunan
- Bersihkan titik pelekap sel beban dan periksa sama ada kakisan
- Periksa kimpalan struktur dan sekeliling konkrit untuk retak (jambatan timbang)
- Sandarkan data transaksi jambatan timbang
- Uji semua fungsi penunjuk termasuk port komunikasi
A
Penentukuran Tahunan
- Penentukuran penuh menggunakan berat ujian yang boleh dikesan merentasi julat kerja
- Ujian beban penjuru untuk skala platform untuk mengesahkan sumbangan sel beban sekata
- Ujian kebolehulangan dan histerisis pada berbilang titik beban
- Mengeluarkan rekod penentukuran yang dikemas kini dan mengemas kini parameter penentukuran penunjuk
Jambatan timbang yang diselenggara dengan baik biasanya mempunyai hayat perkhidmatan sebanyak 20 hingga 30 tahun untuk platform struktur dan 10 hingga 15 tahun untuk sel beban, dengan syarat ia dilindungi daripada kemasukan air dan beban berlebihan. Penggantian sel beban ialah tugas penyelenggaraan yang paling biasa dan selalunya boleh dilakukan tanpa mengambil jambatan timbang daripada perkhidmatan untuk tempoh yang lama.
Soalan Lazim Mengenai Menimbang Baki
Apakah perbezaan antara neraca penimbang dan penimbang?
Istilah sering digunakan secara bergantian. Secara teknikal, "imbangan" merujuk kepada instrumen yang membandingkan jisim yang tidak diketahui dengan jisim rujukan, manakala "skala" mengukur berat (daya akibat graviti) secara langsung menggunakan spring atau sel beban. Dalam penggunaan moden, kedua-dua istilah menerangkan instrumen yang memaparkan bacaan jisim dalam gram, kilogram atau tan. Jambatan timbang sentiasa diklasifikasikan sebagai skala dan bukannya neraca sebenar, kerana ia mengukur daya graviti melalui sel beban.
Sejauh manakah ketepatan jambatan timbang?
Jambatan timbang yang dipasang dengan baik dan ditentukur biasanya akan mencapai ketepatan tambah atau tolak 20 kg pada beban 100 tan — bersamaan dengan 0.02% daripada skala penuh. Instrumen kelas ketepatan OIML III, yang kebanyakan jambatan timbang komersial jatuh, membenarkan ralat maksimum yang dibenarkan 0.5 selang skala pada beban rendah dan selang skala 1.0 pada beban tinggi selepas pemasangan. Penentukuran tetap mengekalkan skala dalam had terima ini.
Bolehkah suhu menjejaskan neraca penimbang?
ya. Kebanyakan sel beban mempunyai a pekali suhu — perubahan kecil dalam output per darjah Celsius perubahan suhu. Untuk sel beban industri berkualiti tinggi, ini mungkin serendah 0.001% daripada skala penuh setiap darjah. Pada julat suhu luar 40 darjah (dari -10°C hingga 30°C), ini boleh menyebabkan ralat 0.04%. Jambatan timbang premium termasuk sel beban pampasan suhu dan penjejakan sifar automatik untuk meminimumkan kesan ini.
Berapa kerapkah neraca penimbang perlu ditentukur?
Untuk baki penimbang industri yang digunakan dalam urus niaga komersial — termasuk jambatan timbang yang digunakan untuk mengebil barang — kekerapan penentukuran bergantung pada intensiti penggunaan dan keperluan tempatan. Pemprosesan jambatan timbang volum tinggi lebih daripada 100 kenderaan setiap hari hendaklah mempunyai pemeriksaan kalibrasi sekurang-kurangnya setiap enam bulan. Pemasangan volum rendah boleh ditentukur setiap tahun. Baki analitikal dalam tetapan makmal hendaklah ditentukur sebelum setiap penggunaan dengan berat penentukuran dalaman atau luaran.
Berapakah berat maksimum yang boleh diukur oleh neraca penimbang?
Tiada maksimum teori. Neraca penimbang terbesar pernah dibina termasuk jambatan timbang kereta api dan sistem penimbangan kapal. Jambatan timbang trak terbesar yang tersedia secara komersial mengendalikan sehingga 200 tan untuk kenderaan jalan raya standard. Jambatan timbang perlombongan khusus yang direka untuk trak haul kelas ultra — seperti Caterpillar 797F dengan berat kasar kenderaan sebanyak 687 tan — direka khas mengikut spesifikasi tapak individu.
Memilih Imbangan Timbang Yang Betul Bermula Dengan Memahami Beban Anda
Imbangan timbangan bukan sekadar instrumen komoditi — ia adalah sistem pengukuran yang ketepatannya mempunyai akibat kewangan dan operasi secara langsung. Sama ada anda memilih baki analisis untuk makmal farmaseutikal, skala platform untuk gudang yang sibuk atau jambatan timbang untuk kuari atau depoh logistik, proses pemilihan harus dipacu oleh kapasiti, kelas ketepatan, penilaian alam sekitar, keperluan pemprosesan dan jumlah kos pemilikan.
Timbang menempati kedudukan yang unik dalam keluarga penimbang timbangan kerana ia pada masa yang sama adalah instrumen terbesar, paling tahan lama, dan paling berbangkit secara komersial dalam penggunaan meluas. A urus niaga jambatan timbang tunggal boleh mewakili asas pengebilan untuk konsainan bernilai puluhan ribu dolar, menjadikan integriti penentukuran dan penyelenggaraan rutin komitmen tidak boleh dirunding dan bukannya amalan terbaik pilihan.
Dengan memadankan instrumen yang betul dengan aplikasi yang betul — dan mengekalkannya dengan betul sepanjang hayat perkhidmatannya — pengendali merentasi setiap industri boleh mencapai ketepatan, kebolehpercayaan dan integriti data yang dituntut oleh perdagangan moden.
