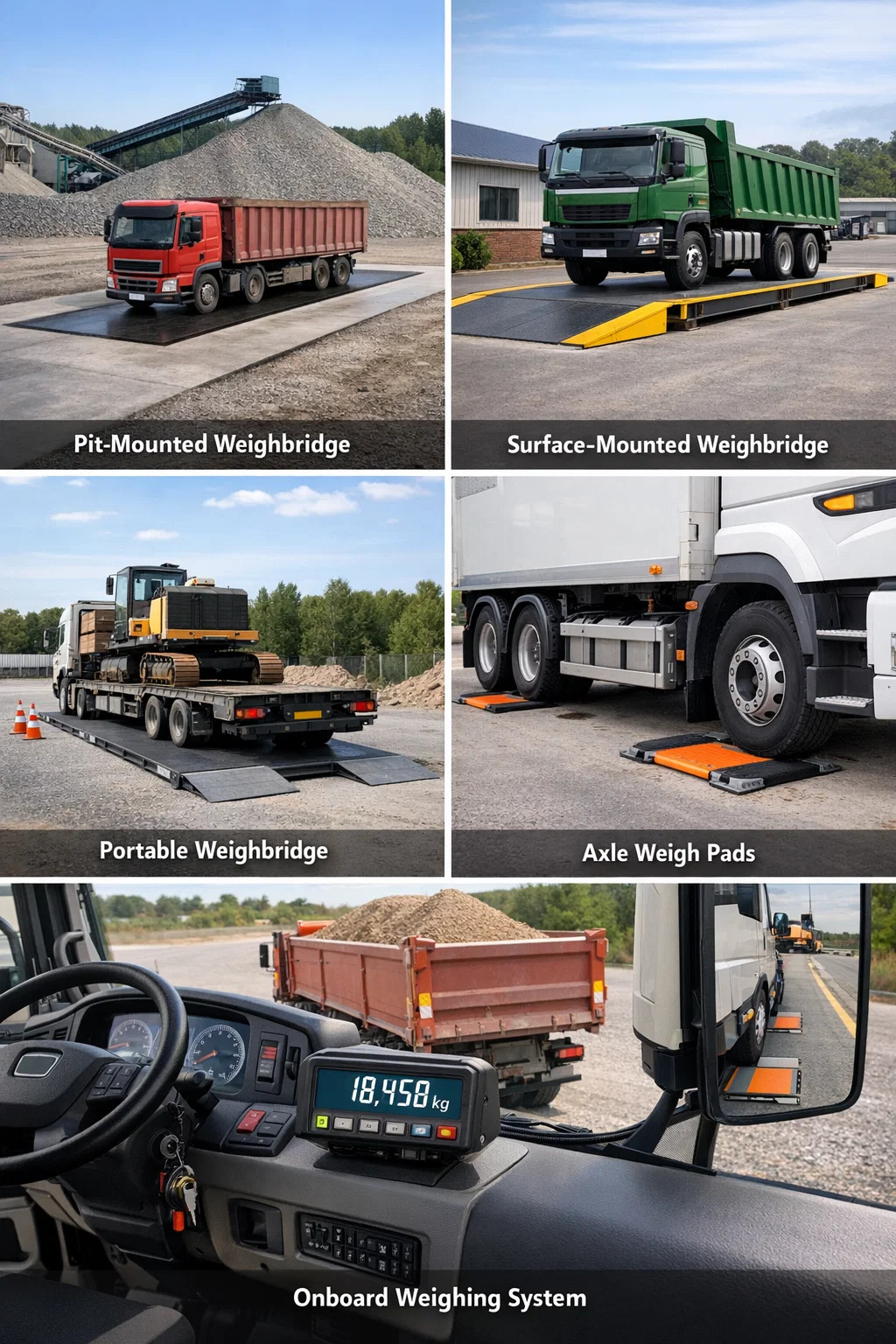

Apakah jenis jambatan timbang yang berbeza?

Timbang timbang — juga dipanggil penimbang trak atau sistem penimbang gandar — datang dalam beberapa jenis yang berbeza, setiap satu direka bentuk untuk persekitaran tertentu, kapasiti muatan dan keperluan operasi. Jenis utama jambatan timbang ialah dipasang pada lubang, dipasang di permukaan (tanpa lubang), mudah alih, jambatan timbang gandar, dan sistem penimbang di atas kapal. Memilih jenis yang salah boleh mengakibatkan ketidaktepatan yang mahal, masalah struktur atau ketidakpatuhan peraturan, jadi memahami perbezaan adalah penting sebelum sebarang keputusan pembelian atau pemasangan.

Jambatan timbang moden boleh mengendalikan muatan kenderaan daripada beberapa tan hingga lebih 200 tan, dan ia digunakan dalam industri termasuk perlombongan, pertanian, logistik, pengurusan sisa, pembinaan dan pembuatan. Pasaran skala trak global dinilai pada kira-kira USD 1.2 bilion pada 2023 dan diunjurkan berkembang dengan mantap, mencerminkan peranan penting yang dimainkan oleh ukuran berat yang tepat dalam perdagangan, pematuhan dan operasi.

Dipasang Lubang Jambatan timbang

Jambatan timbang yang dipasang pada lubang dipasang ke dalam lubang konkrit supaya platform penimbang berada rata dengan paras tanah di sekelilingnya. Kenderaan memandu ke atas penimbang tanpa menemui sebarang tanjakan atau tepi terangkat, menjadikan pendekatan dan keluar lancar. Reka bentuk ini sangat biasa di kemudahan trafik tinggi yang kekal seperti kuari, pelabuhan, silo bijirin dan stesen pemindahan sisa.

Pembinaan dan Sel Beban

Dek jambatan timbang terletak pada satu siri sel beban rasuk mampatan atau ricih yang diletakkan di dasar lubang. Kebanyakan pemasangan lubang menggunakan antara empat dan lapan sel beban, bergantung pada panjang dek. Jambatan timbang pit standard dalam aplikasi trak komersial lazimnya 18 meter panjang dan 3 meter lebar , menampung lori artikulasi dan kenderaan barang berat sehingga 60 tan atau lebih.

Kelebihan dan Had

• Pendekatan kenderaan yang lancar — tiada tanjakan diperlukan, mengurangkan risiko kerosakan kenderaan atau teragak-agak pemandu
• Penyepaduan estetik — platform terletak separas dengan permukaan halaman, memastikan susun atur tapak bersih
• Sesuai untuk operasi menimbang frekuensi tinggi, selalunya mencatatkan ratusan transaksi setiap hari
• Kos pemasangan yang lebih tinggi disebabkan kerja kejuruteraan awam — penggalian, pembentukan dan kalis air lubang boleh menambah 20% hingga 40% kepada jumlah kos projek berbanding alternatif yang dipasang di permukaan
• Saliran adalah cabaran penyelenggaraan yang berterusan; pengumpulan air di dalam lubang boleh menghakis sel beban dan elektronik jika tidak diurus dengan betul
• Penempatan semula adalah amat sukar setelah dipasang — ia pada dasarnya adalah struktur kekal

Jambatan timbang pit ialah pilihan tradisional di UK dan sebahagian besar Eropah, terutamanya di kemudahan pemprosesan dan sisa agregat yang mantap. Banyak pihak berkuasa tempatan dan badan kawal selia menggunakannya untuk aplikasi undang-undang untuk perdagangan di bawah perundangan Timbang dan Sukat.

Jambatan Timbang yang Dipasang Permukaan (Tanpa Lubang).

Jambatan timbang yang dipasang di permukaan, sering dipanggil jambatan timbang tanpa lubang, terletak terus di atas asas konkrit yang disediakan di aras tanah. Kenderaan mengakses platform melalui tanjakan pendekatan bersudut di setiap hujung. Reka bentuk ini telah mendapat populariti yang ketara sejak dua dekad yang lalu kerana ia mengelakkan kerja-kerja awam yang mahal dan memakan masa yang berkaitan dengan pembinaan pit.

Keperluan Pemasangan dan Asas

Jambatan timbang tanpa lubang memerlukan alas konkrit bertetulang yang rata dan bukannya lubang. Kedalaman asas biasanya lebih cetek - sekitar 200 hingga 300 mm konkrit bertetulang - berbanding dengan kedalaman 1.5 hingga 2 meter yang diperlukan untuk pemasangan lubang. Ini diterjemahkan terus kepada kos kerja asas yang lebih rendah dan pentauliahan yang lebih pantas. Masa pemasangan untuk jambatan timbang tanpa lubang selalunya dua hingga tiga hari, berbanding satu hingga dua minggu untuk pemasangan jenis lubang.

Bila Memilih Jambatan Timbang Tanpa Pit

Jambatan timbang yang dipasang di permukaan adalah pilihan yang tepat apabila:

• Tapak ini mempunyai paras air yang tinggi, menjadikan penggalian dalam tidak praktikal atau mahal
• Operasi mungkin perlu dipindahkan pada masa hadapan — geladak tanpa lubang boleh diangkat dan dialihkan dengan peralatan yang sesuai
• Kekangan belanjawan menjadikan kerja awam yang meluas tidak diingini
• Tapak ini berada di atas tanah yang tercemar di mana penggalian lubang akan mencetuskan peraturan alam sekitar yang kompleks

Perlawanan adalah bahawa tanjakan pendekatan kenderaan mencipta sedikit perubahan dalam gred yang boleh menyebabkan masalah dengan kenderaan atau treler yang sangat rendah. Ketinggian tanjakan biasanya 400 hingga 600 mm, dan sudut pendekatan mestilah cukup beransur-ansur untuk mengelakkan pembumian. Walaupun begitu, jambatan timbang tanpa lubang kini menyumbang sebahagian besar pemasangan jambatan timbang baharu di banyak pasaran.

Timbang Timbang Mudah Alih dan Modular

Timbang timbang mudah alih direka untuk tapak yang memerlukan pengukuran berat tanpa pemasangan kekal. Ia biasanya modular — dipasang daripada bahagian saling mengunci yang boleh disambungkan untuk membentuk platform penimbang panjang penuh, kemudian dibuka dan diangkut ke lokasi lain. Sesetengah model mudah alih dipasang treler untuk penggunaan pantas.

Aplikasi Biasa

• Tapak pembinaan sementara — memantau penghantaran bahan atau penyingkiran sisa tanpa melabur dalam struktur kekal
• Pemeriksaan penguatkuasaan dan pematuhan — pihak berkuasa jalan raya menggunakan penimbang gandar mudah alih dan jambatan timbang penuh mudah alih semasa kempen pemeriksaan di tepi jalan
• Penggunaan bermusim pertanian — digunakan pada masa penuaian untuk menimbang lori bijirin dan dikeluarkan pada sepanjang tahun
• Operasi perlombongan jauh atau sementara di mana membina infrastruktur kekal tidak berdaya maju dari segi ekonomi
• Sewa dan sewa — syarikat boleh menyewa jambatan timbang mudah alih untuk projek jangka pendek pada sebahagian kecil daripada kos pemasangan kekal

Ketepatan dan Kapasiti

Jambatan timbang mudah alih masih mesti memenuhi keperluan ketepatan undang-undang jika digunakan untuk perdagangan. Di UK, jambatan timbang mudah alih yang sah untuk perdagangan disahkan di bawah Arahan Alat Timbang Bukan Automatik (NAWI). Kelas ketepatan biasanya OIML Kelas III, dengan ralat maksimum yang dibenarkan sebanyak 0.5% hingga 1% daripada beban yang dikenakan. Kapasiti antara 30 hingga 80 tan untuk kebanyakan model mudah alih komersial, walaupun versi tugas berat wujud sehingga 150 tan.

Satu batasan jambatan timbang mudah alih ialah ia memerlukan permukaan yang rata dan teguh untuk bacaan yang tepat. Tanah lembut atau kecerunan ketara boleh menjejaskan prestasi sel beban dan mengakibatkan ralat. Sesetengah pengendali menggunakan plat tanah keluli di bawah sel beban untuk mengagihkan berat dan meningkatkan kestabilan.

Jambatan Timbang Gandar dan Sistem Berbilang Platform

Jambatan timbang gandar (juga dipanggil penimbang gandar atau penimbang pad gandar) ialah platform penimbang pendek yang mengukur berat satu atau dua gandar pada satu masa, dan bukannya berat kenderaan kasar dalam satu laluan. Bacaan gandar individu kemudiannya dijumlahkan untuk memberikan jumlah berat kenderaan. Ini kadangkala dipanggil peranti "timbang dalam gerakan" apabila kenderaan bergerak, atau penimbang gandar statik apabila kenderaan berhenti pada setiap pad mengikut turutan.

Penimbang Gandar Statik

Penimbang gandar statik memerlukan pemandu untuk berhenti dengan setiap gandar atau kumpulan gandar diletakkan pada platform. Setelah bacaan diambil, kenderaan bergerak ke hadapan untuk meletakkan kumpulan gandar seterusnya. Proses penimbangan yang lengkap melibatkan beberapa hentian. Walaupun kaedah ini berfungsi dengan baik untuk semakan pematuhan, ia mengambil masa tiga hingga lima minit bagi setiap kenderaan , menjadikannya tidak sesuai untuk operasi pemprosesan tinggi.

Sistem Timbang Dalam Gerakan (WIM).

Sistem gerakan timbang menggunakan penderia yang tertanam di permukaan jalan untuk menangkap beban gandar apabila kenderaan lalu pada kelajuan perjalanan biasa — kadangkala sehingga 80 km/j. Penderia WIM termasuk plat lentur, penderia piezo kuarza dan kabel piezo polimer. Teknologi ini membolehkan pemantauan trafik berterusan tanpa memberhentikan kenderaan, menjadikannya tidak ternilai untuk pihak berkuasa jalan raya menguruskan had muatan jambatan dan kehausan turapan.

Sistem WIM biasanya tidak digunakan sebagai peranti penimbang yang sah untuk perdagangan sendiri, tetapi pemasangan WIM pra-pemilihan membenderakan kenderaan berat berlebihan untuk lencongan ke jambatan timbang statik untuk pengukuran yang disahkan. Aliran kerja ini boleh mengurangkan masa pemeriksaan penguatkuasaan sehingga 70% dengan menyaring kenderaan yang mematuhi secara automatik.

Konfigurasi Timbang Timbang Berbilang Platform

Sesetengah operasi memerlukan berat kenderaan yang sangat panjang — kereta api jalan raya atau gabungan antara mod melebihi 25 meter — yang tidak boleh dimuatkan pada satu dek standard. Jambatan timbang berbilang platform menghubungkan dua atau lebih platform penimbang bebas dari hujung ke hujung. Setiap platform disambungkan kepada penunjuk pusat, dan jumlah berat kasar ialah jumlah semua bacaan platform yang diambil serentak. Konfigurasi ini biasa berlaku di tapak perlombongan dan pertanian Australia dan Afrika Selatan di mana gabungan kereta api jalan adalah standard.

Sistem Timbang Atas Kapal

Sistem penimbang atas kapal bukanlah jambatan timbang tradisional dalam erti kata ia tidak memerlukan kenderaan untuk memandu ke platform tetap. Sebaliknya, sel beban atau penderia tekanan disepadukan ke dalam kenderaan itu sendiri - biasanya dipasang pada gandar, penggantungan atau badan - dan mengukur beban yang dibawa dalam masa nyata. Ia kadangkala dipanggil penimbang yang dipasang pada kenderaan atau penimbang di atas kapal.

Bagaimana Mereka Bekerja

Teknologi penimbang dalam kapal biasa termasuk:

• Pemantauan tekanan suspensi udara — mengukur tekanan beg udara, yang berkorelasi dengan beban; biasa pada kenderaan barangan berat dengan penggantungan udara
• Muatkan sensor pin — disepadukan ke dalam mata pelekap suspensi atau gandingan roda kelima untuk mengukur daya ricih daripada beban
• Sistem berasaskan tolok terikan — penderia terikat pada rangka kenderaan atau ketegangan ukuran gandar yang disebabkan oleh pemuatan
• Penderiaan beban hidraulik — digunakan pada forklift dan pemuat, mengukur tekanan bendalir hidraulik untuk menentukan beban terangkat

Aplikasi dalam Pengurusan dan Pembinaan Sisa

Penimbangan atas kapal adalah meluas dalam kenderaan kutipan sampah, di mana majlis menggunakannya untuk merekodkan berat sisa yang dikutip daripada setiap isi rumah atau pelanggan komersial. Sesetengah pihak berkuasa tempatan UK telah menggunakan data penimbangan atas kapal untuk melaksanakan skim pengecasan bayar mengikut berat untuk sisa komersial. Dalam pembinaan, jengkaut dan trak pembuangan yang dilengkapi dengan penimbang di atas kapal membolehkan pengendali menjejak muatan setiap kitaran tanpa kembali ke jambatan timbang tetap, meningkatkan kecekapan pemuatan sebanyak 10% hingga 20% dalam operasi pemindahan tanah biasa.

Had ketepatan adalah kelemahan utama. Kebanyakan sistem onboard mencapai ketepatan ±1% hingga ±3% , berbanding ±0.1% atau lebih baik untuk jambatan timbang statik yang ditentukur dengan baik. Ini menjadikan mereka tidak sesuai untuk tujuan undang-undang untuk perdagangan di kebanyakan bidang kuasa, walaupun ia sangat baik untuk pengurusan operasi dan pencegahan beban berlebihan.

Dek Keluli lwn. Timbang Timbang Dek Konkrit

Tidak kira sama ada jambatan timbang dipasang dengan lubang atau tanpa lubang, dek itu sendiri boleh sama ada keluli buatan atau konkrit bertetulang. Perbezaan ini amat penting untuk kos jangka panjang, ketahanan dan keperluan penyelenggaraan.

Jambatan timbang dek konkrit semakin diutamakan untuk pemasangan kekal dalam persekitaran yang mencabar seperti loji konkrit campuran siap, kerja kimia dan kemudahan sisa, di mana asid, alkali dan lelasan berat akan merendahkan dek keluli dengan cepat. Dek keluli kekal sebagai standard untuk aplikasi mudah alih dan modular di mana berat dan kemudahan pengangkutan adalah keutamaan.

Teknologi Sel Beban dalam Timbang Timbang Moden

Jenis sel beban yang digunakan dalam jambatan timbang secara langsung mempengaruhi ketepatan, keperluan penyelenggaraan dan jangka hayat. Semua jambatan timbang moden menggunakan sel beban elektronik, tetapi reka bentuk sel tertentu berbeza mengikut aplikasi.

Sel Beban Mampatan

Sel beban mampatan adalah jenis yang paling biasa digunakan dalam jambatan timbang pit. Dek terletak terus pada sel, yang dimampatkan apabila beban meningkat. Ia teguh, padat dan sangat sesuai untuk aplikasi berkapasiti tinggi. Kapasiti biasa berkisar antara 30 hingga 150 tan setiap sel. Versi keluli tahan karat yang dimeterai secara hermetik tersedia untuk persekitaran yang menghakis atau basah.

Sel Beban Rasuk Ricih

Sel rasuk ricih digunakan secara meluas dalam jambatan timbang tanpa lubang dan dipasang di permukaan. Sel dipasang pada satu hujung dan dimuatkan pada hujung yang lain, menghasilkan daya ricih yang diukur dengan tolok terikan yang terikat pada rasuk. Ia menawarkan ketepatan yang sangat baik dan agak tidak sensitif terhadap pemuatan di luar pusat — ciri penting apabila gandar kenderaan tidak sentiasa berpusat dengan sempurna pada platform.

Sel Beban Digital dan Penimbangan Pintar

Sel beban digital menukar isyarat tolok terikan analog kepada output digital pada sel itu sendiri, bukannya pada penunjuk. Ini dengan ketara mengurangkan kemerosotan isyarat sepanjang jangka masa kabel dan menjadikan setiap sel boleh ditangani secara individu. Pemasang boleh mendiagnosis sel tertentu yang berprestasi buruk tanpa mengeluarkan dek. Penyepaduan dengan perisian pengurusan jambatan timbang — termasuk platform berasaskan awan yang merakam setiap transaksi dengan cap masa, pendaftaran kenderaan dan imej — adalah mudah dengan rangkaian sel digital. Sesetengah sistem kini menggunakan sel beban digital tanpa wayar, menghapuskan kabel berjalan sepenuhnya dan memudahkan pengubahsuaian kepada lubang sedia ada.

Pemilihan Timbang: Faktor Utama untuk Dinilai

Dengan begitu banyak jenis jambatan timbang yang tersedia, memilih konfigurasi yang betul memerlukan penilaian yang jelas terhadap tapak, beban kerja, persekitaran kawal selia dan belanjawan. Faktor-faktor berikut perlu ditangani sebelum menentukan sebarang pemasangan jambatan timbang.

Volum Trafik dan Throughput

Tapak dengan berat lebih daripada 100 kenderaan sehari mendapat manfaat yang ketara daripada pengecaman nombor plat automatik (ANPR), operasi jambatan timbang tanpa pemandu dan sistem kawalan lampu isyarat. Operasi volum tinggi seperti kuari agregat dan stesen pemindahan sisa secara rutin memproses 200 hingga 400 transaksi setiap hari dan memerlukan sistem tindak balas pantas yang teguh dengan campur tangan manual yang minimum.

Keperluan Undang-undang untuk Perdagangan

Jika jambatan timbang itu hendak digunakan sebagai asas invois — contohnya, mengecaj pelanggan bagi setiap tan bahan yang dijual — ia mesti disahkan sebagai instrumen yang sah untuk perdagangan. Di UK, ini bermakna kelulusan di bawah Akta Timbang dan Sukat 1985 dan pengesahan oleh pegawai Piawaian Dagangan atau pengesah yang diluluskan. Jambatan timbang mesti mencapai kelas ketepatan yang diperlukan dan disahkan semula pada selang masa yang tetap (biasanya setiap dua tahun untuk aplikasi industri berat). Tidak semua jenis jambatan timbang layak — jambatan timbang statik kekal lebih mudah untuk diperakui berbanding sistem mudah alih atau atas kapal.

Keadaan Tapak dan Keadaan Tanah

Tapak dengan paras air yang tinggi, batuan dasar cetek, atau tanah tercemar yang tidak boleh digali akan menolak jambatan timbang pit dan memilih alternatif tanpa lubang atau mudah alih. Keupayaan galas tanah mesti dinilai oleh jurutera struktur sebelum menentukan dimensi asas — asas yang tidak mencukupi merupakan punca utama kerosakan sel beban dan bacaan yang tidak tepat dari semasa ke semasa.

Jenis dan Panjang Kenderaan

Kenderaan terpanjang yang dijangka menggunakan jambatan timbang menentukan panjang platform minimum. Sebuah lori artikulasi UK standard mempunyai panjang sehingga 18.75 meter , yang bermaksud platform dan zon pendekatan bersama-sama mesti menampung ini tanpa kenderaan melepasi dek penimbang. Untuk operasi yang menerima unit badan swap, kereta api B atau treler mega Eropah, panjang platform 20 hingga 24 meter mungkin diperlukan. Jambatan timbang yang terlalu pendek akan memberikan bacaan yang tidak tepat kerana sebahagian daripada berat kenderaan terletak pada tanjakan pendekatan atau tanah sekeliling dan bukannya pada sel beban.

Keperluan Alam Sekitar dan Kawasan Berbahaya

Timbang timbang di loji pemprosesan makanan, kemudahan kimia atau zon terkelas ATEX (di mana atmosfera mudah meletup mungkin wujud) memerlukan sel beban dan penunjuk yang dinyatakan secara khusus. Sel beban berkadar ATEX menggunakan reka bentuk yang selamat secara intrinsik atau kalis letupan yang menghalang risiko penyalaan. Begitu juga, jambatan timbang dalam iklim yang sangat sejuk (di bawah -20°C) memerlukan sel beban dan penunjuk yang dinilai untuk operasi suhu rendah, dan kabinet penunjuk yang dipanaskan mungkin diperlukan untuk memastikan prestasi yang boleh dipercayai sepanjang tahun.

Perisian Weighbridge dan Integrasi

Platform perkakasan hanyalah sebahagian daripada pemasangan jambatan timbang moden. Perisian pengurusan jambatan timbang telah mengubah apa yang dahulunya merupakan proses mekanikal semata-mata kepada operasi dipacu data. Sistem kontemporari menawarkan pelbagai keupayaan yang menambah nilai operasi yang ketara di luar sekadar merekodkan berat.

• Tiket automatik dan invois — sistem menjana tiket berat dan mengeksport data ke sistem perakaunan atau ERP tanpa kemasukan manual, mengurangkan ralat dan masa pentadbiran
• Penyepaduan kamera ANPR — kenderaan dikenal pasti secara automatik melalui plat pendaftaran mereka, menarik rekod pelanggan, bahan yang dibenarkan, dan berat tar tanpa interaksi pemandu
• Akses jauh dan pelaporan awan — pengurus boleh melihat data transaksi langsung dan laporan sejarah daripada sebarang peranti, berguna untuk operasi berbilang tapak
• Penggera lebih muatan — amaran automatik apabila kenderaan melebihi berat kasar yang dibenarkan untuk tapak atau kategori bahan tertentu
• Integrasi dengan pelaporan Agensi Alam Sekitar — di kemudahan sisa berlesen, perisian jambatan timbang secara automatik boleh menjana rekod pemindahan sisa yang diperlukan oleh pengawal selia
• Kawalan lampu isyarat — isyarat automatik memandu kenderaan ke atas dan luar platform, menghalang kemasukan serentak dari kedua-dua hujung

Konfigurasi jambatan timbang tanpa pemandu — di mana keseluruhan proses dari ketibaan kenderaan hingga pencetakan tiket diautomasikan tanpa kehadiran sebarang pengendali — kini biasa berlaku di kuari, pusat kitar semula dan depoh agregat yang beroperasi dengan waktu lanjutan. Sistem ini biasanya menggabungkan ANPR, interkom, penghalang lalu lintas dan pemantauan CCTV jauh untuk membolehkan Operasi penimbangan 24/7 tanpa bilik kawalan kakitangan tetap.

Keperluan Penyelenggaraan dan Penentukuran

Jambatan timbang yang tidak diselenggara dengan betul akan terkeluar daripada penentukuran, menghasilkan bacaan yang tidak tepat yang boleh mengakibatkan penalti kawal selia, pertikaian komersial atau kerugian kewangan. Servis tetap bukan pilihan — ia adalah keperluan praktikal dan, untuk instrumen undang-undang untuk perdagangan, keperluan undang-undang.

Tugas Penyelenggaraan Rutin

• Pemeriksaan dan pembersihan sel beban, kotak simpang dan laluan kabel — serpihan dan kemasukan air adalah punca paling biasa kegagalan elektronik
• Memeriksa dan membersihkan saliran geladak — terutamanya kritikal untuk jambatan timbang lubang di mana pengumpulan air boleh merosakkan komponen di bawah geladak
• Pemeriksaan struktur dek untuk kakisan (dek keluli) atau retak (dek konkrit)
• Pengesahan tanjakan pendekatan dan semak rel untuk keutuhan struktur
• Pemeriksaan titik sifar — mengesahkan penunjuk membaca sifar dengan platform kosong; sebarang hanyut mungkin menunjukkan sel beban rosak atau serpihan di bawah dek

Penentukuran dan Pengesahan

Penentukuran melibatkan penggunaan berat ujian yang diketahui pada jambatan timbang dan melaraskan sistem sehingga bacaan berada dalam toleransi yang boleh diterima. Untuk jambatan timbang yang sah untuk perdagangan, proses ini diikuti dengan pengesahan rasmi oleh badan yang diberi kuasa. Berat ujian sekurang-kurangnya 50% daripada kapasiti maksimum jambatan timbang diperlukan untuk pemeriksaan penentukuran yang teliti. Kebanyakan syarikat perkhidmatan jambatan timbang membawa pemberat ujian yang ditentukur pada kenderaan khusus, biasanya dalam kenaikan 1 tan atau 5 tan. Perjanjian perkhidmatan tahunan yang termasuk pemeriksaan penentukuran adalah amalan standard untuk jambatan timbang komersial.

Bila-bila masa jambatan timbang mengalami pembaikan, penempatan semula atau pengubahsuaian struktur, ia mesti ditentukur semula dan disahkan semula sebelum kembali kepada penggunaan yang sah untuk perdagangan. Malah peristiwa alam sekitar yang ketara seperti perlanggaran kenderaan dengan tanjakan pendekatan atau banjir teruk pada lubang harus mencetuskan pemeriksaan dan penentukuran semula sebelum penggunaan berterusan.
